铝水包烘包器技术方案

一、前言

在铝水生产流程中，铝水包烘包器是不可或缺的关键设备，其性能直接关乎铝水包的使用寿命以及铝水质量。本技术方案将全面阐述该铝水包预热器的制作内容、功能用途、技术参数等信息，为设备的生产、安装、使用及维护提供详尽且专业的指导。

二、功能说明

  1. 预热器主要用于铝水包的预热工作
  2. 在铝水生产过程中，通过对铝水包进行提前预热，能够避免铝水转运包因骤冷骤热而损坏耐火内衬，从而有效延长其使用寿命
  3. 预热还能减小铝水的温降，保证铝水的质量
  4. 该设备设计操作温度≤900℃，可满足铝水包预热的工艺要求

三、产品特性

3.1 结构安全可靠

  • 本设备采用 H 钢作为机架，H 钢具有高强度、高韧性的特点，能有效承受设备运行时的各种载荷，确保机架稳固耐用

3.2 操作简便高效

  • 采用自动温控加热方式，无需人工手动调节温度，大大降低了操作难度
  • 加热上盖采用气缸升降动作，替代了传统的手动升降方式，使操作更加便捷省力

3.3 性能稳定出众

  • 采用进口品牌燃烧器，能保证燃烧充分、稳定，运行过程中故障率低
  • 上盖采用品牌耐火保温材料制作，抗冲击力强且节能保温效果好

3.4 控制精准稳定

  • 采用集成控制方式，方便设备的检修与维护
  • 当设备出现超温情况时，能自动将大火转为小火，使温度控制更加精准稳定

四、设备主要规格说明

（一）保温盖

  • 1. 铁壳：采用 8mm 铁板制作，并用 60×10mm 扁铁进行加强
  • 2. 保温及耐火内衬部分（从上至下）：
    • 第一层：高强度耐火浇注料（美国联矿 MP870）
    • 第二层：优质陶瓷纤维板（耐温 1260℃）
    • 第三层：超级纳米隔热板

（二）升降机构

  • 1. 采用气缸进行升降动作
  • 2. 气缸型号为 SC125
  • 3. 支架采用 H 型钢 125mm×125mm

（三）换热燃烧系统

1. 燃烧器特性：

  • 具有良好的燃烧性能，能使燃气充分燃烧，确保安全燃烧，运行平稳，故障率低
  • 采用全自动程序控制，可实现自动点火，自动监测运行过程中的各项参数

2. 燃烧器功率：

5 万大卡（15×10⁴ Kcal/h）

3. 燃烧系统主要配件：

  • 燃气压力开关 ×1
  • 燃烧空气压力开关 ×1
  • 燃气减压阀 ×1
  • 燃气电磁阀 ×1
  • 燃烧控制器 ×1
  • 点火变压器 ×1
  • 燃烧风机 ×1
  • 压力表 ×2
  • 空气调节阀 ×1

（四）温度检测部分

采用品牌温度控制器 JLD：C96，该控制器采用 PID 控制方式，能根据检测到的温度与设定温度的偏差，自动调节燃烧器的输出功率

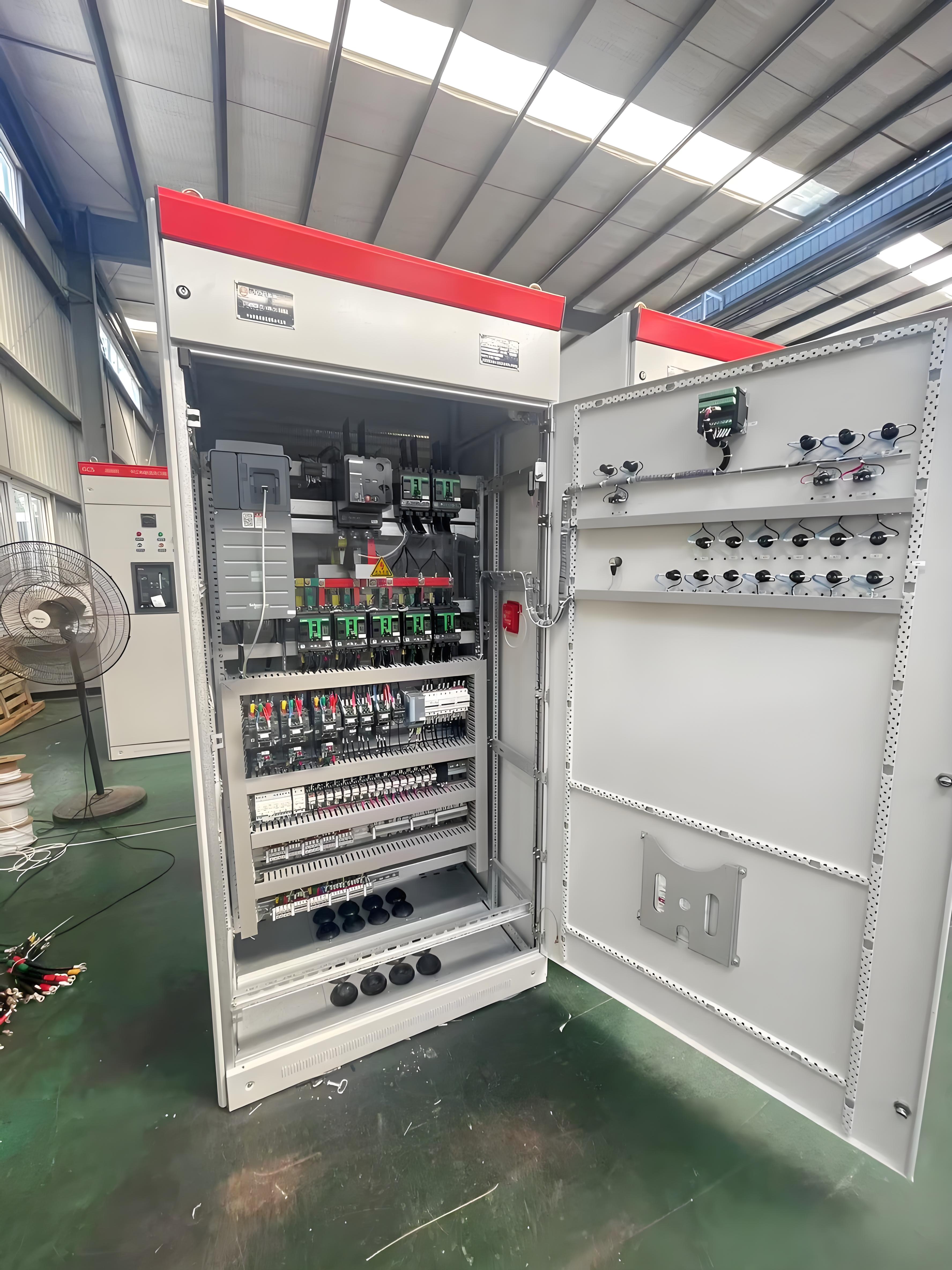

（五）电控系统部分

  • 空开：正泰
  • 继电器：正泰
  • 按钮：正泰
  • 选择开关：正泰
  • 指示灯：正泰
  • 报警器：正泰

五、安全警示方面

安全警示功能

  • 风压异常警示：当燃烧系统的风压出现异常时，设备会通过报警器发出声光报警信号
  • 正常着火警示：当燃烧器正常点火燃烧时，相应的指示灯会亮起
  • 熄火警示：若燃烧器意外熄火，设备会立即发出声光报警，并自动切断燃气供应
  • 超温警示：当设备的温度超过设定值时，报警器会发出声光报警，同时设备会自动将大火转为小火

人员培训及售后服务

  1. 我司配专业人员设备运行调试，并对贵司相关人员进行操作培训，定期（每月一次）会派专业人员客户巡检(江浙沪地区），解决使用中存在的隐患及问题
  2. 质保期内，接到贵司维修电话后，我司承诺十分钟内答复；客户如需现场维修，我司维修人员会在6小时内(江浙沪地区）到达客户现场解决问题；质保期外，我司提供终身服务

现场安全施工管理

  • 1. 在现场施工过程中，施工人员必须佩戴齐全安全装备，如安全鞋、防护手套、防护眼镜等，并严格按照操作规程进行相关操作，确保施工安全
  • 2. 施工日期将根据贵司的日程安排商议确定，设备的安装及升温预热工作周期不超过 3 天
  • 3. 场内施工需严格遵守贵司的安全及环境规定，不得违规操作
  • 4. 场内施工产生的废弃物需清理干净，并运送至贵司指定的地点进行处理，保持施工场地的整洁

客户现场展示

我们的铝水包烘包器已成功应用于多家企业，以下是部分客户现场照片：

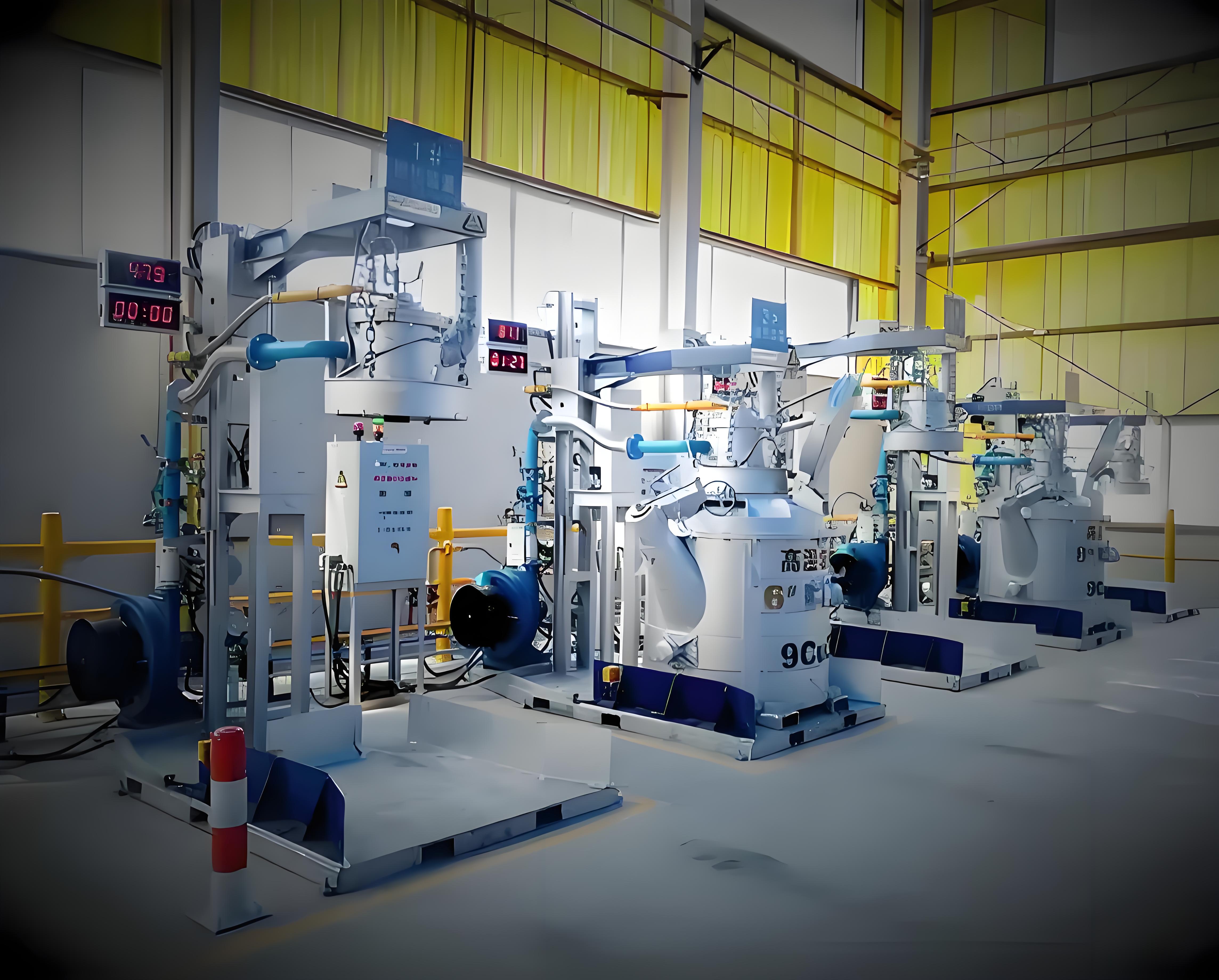

客户工厂全景

客户工厂全景

江苏某大型铝制品加工厂

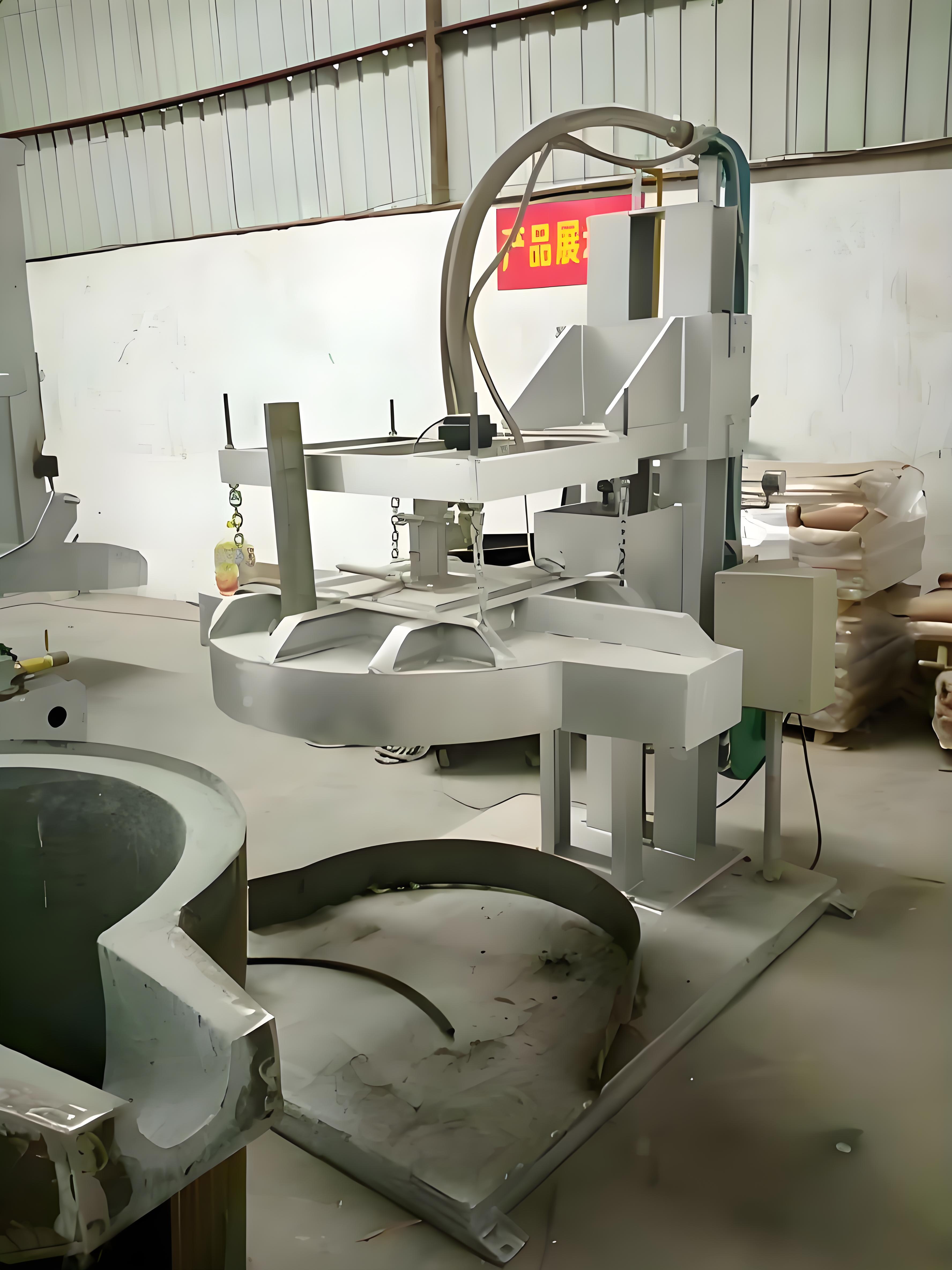

设备安装现场

设备运行现场

浙江某汽车零部件制造商

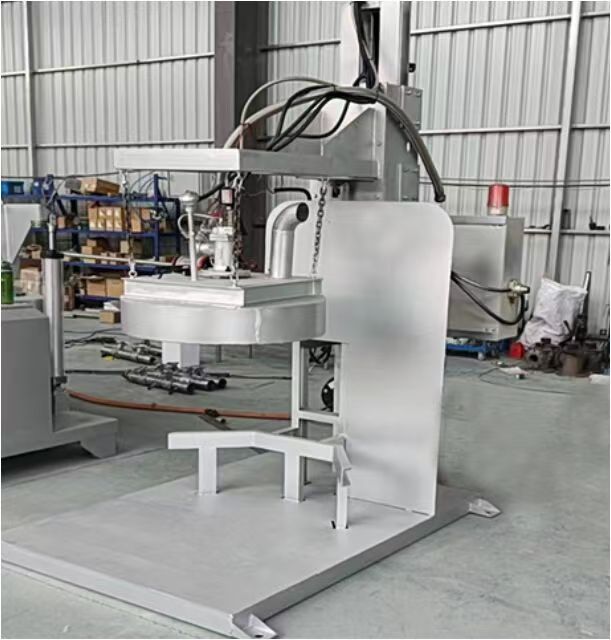

设备运行状态

设备预热过程

广东某电子元件生产企业

七、贵公司负责项目

  1. 负责提供设备安装所需的场地，并完成基础土木工程建设，确保场地及基础符合设备安装要求
  2. 负责将一次侧电源引至指定位置，一次侧电源参数为 380V，50Hz
  3. 在设备现场定位安装时，贵司需提供所需的水、电及起重设备等，以配合我司的安装工作
  4. 负责提供一次侧燃气管路，燃气管路口径为 1 寸，压力为 0.06—0.1MPa
  5. 负责提供一次侧压缩空气管路，管路口径为 3/4 寸，压力为 0.5—0.8Mpa

八、质保说明

  1. 炉体（易损件除外）质保期为 12 个月（非人为损坏），在质保期内，若炉体出现质量问题，我司将免费进行维修或更换
  2. 热电偶为易损件，其质保期按照相关规定执行
