一、前言
本文是铝水转运设备（以下称设备），对该设备的设计、使用功能、制作等事项所做的规定及说明。
铝水转运设备是一种全自动铝液输送设备，采用轨道式设计，对话式人机界面，错误自我侦测显示，外部集中式指示灯，可实时监控转运状态。转运容器采用特殊复合材料，具有很好的耐用性和保温性能。客户可根据实际的铝液转运需求选择不同容量的转运容器。
二、功能说明
- 本装置为中央熔解炉与压铸机保温炉之间的铝水自动化转运设备
- 可确保铝水转运过程中的温度稳定，减少热量损失
- 简化生产流程，减少人工操作，提高生产效率
- 转运速度、转运间隔时间及转运量均可设定
- 配置有警示灯、警报器、安全防护等安全装置
三、产品特性
3.1 设备优点
- 节省大量人工成本，减少人力投入
- 提高工厂自动化水平和生产效率
- 安全程度大幅提升，减少人工接触高温铝水的风险
3.2 设备特点
- 轨道传输：采用高强度轨道设计，运行平稳可靠
- 安全控制：配有障碍保护、双向信号、机械动作联锁、时间限制、声光提示
- 运行控制：整体使用PLC、变频器、触摸屏（状态显示）
3.3 设备主要构成
3.3.1 电控系统
主要由日本三菱PLC、三菱变频器、台湾触摸屏（人机界面）等部件构成
3.3.2 行车轨道
采用高强度H型钢轨道设计，确保转运过程平稳
3.3.3 转运主体
主要由行走轴承滚轮、齿轮减速马达、LED数字显示屏、蜂鸣警示灯、转运容器等组成
3.3.4 行走系统
- 平衡行走机构 - 安全螺栓调整反作用力弹簧控制防晃轮压力
- 行走传动机构 - PLC指令变频电机驱动同步轮传动行走轮
- 行走速度调制系统 - PLC内部逻辑指令控制变频器进行信号输出，切换电机行走速度
- 行走到位控制点 - 行程开关感应行走到位做PLC输入信号
3.3.5 升降系统
- 闭合动作机构 - 变频器由PLC输出信号控制变频电机
- 升降速度自动调整系统 - 变频器调节变频电机做高、中、低速切换
- 升降到位控制 - 下降限位做转运到位信号
四、设备主要技术参数
| 编号 | 名称 | 参数 |
|---|---|---|
| 1 | 转运容量 | 80KG-300KG |
| 2 | 功率 | 1.5KW-3KW |
| 3 | 行走速度 | 0-15m/min可调 |
| 4 | 升降速度 | 0-8m/min可调 |
| 5 | 控制方式 | PLC自动控制/手动控制 |
| 6 | 轨道长度 | 根据客户现场定制 |
| 7 | 铝水温度损失 | ≤10℃/次转运 |
| 8 | 设备颜色 | 高温银粉漆（标配）；可根据客户提供样板制作 |
额定工况条件：
- 铝液温度以620℃~660℃
- 转运距离不超过50米
- 需按照设备使用说明书规定定期维护保养
- 统计时间不小于额定工况连续工作8小时
五、设备主要规格说明
5.1 机械结构部分：
- a. 主体框架：8mm钢板焊接
- b. 行走轮组：高强度合金钢制作
- c. 升降机构：10mm钢板制作，齿轮减速驱动
- d. 转运容器：特殊复合材料制作，耐高温
- e. 安全防护罩: 5mm钢板制作
5.2 轨道系统：
150*150国标H型钢
5.3 电气控制系统：
主要元件：
- PLC控制系统：三菱FX2N-128MR
- 变频器：三菱E700系列
- 触摸屏：威纶TK6102i
- 传感器：欧姆龙WLCA12系列
- 电机：晟邦1.5KW减速电机
5.4 安全系统：
- 5.4.1. 紧急停止按钮：设备多处设置急停按钮
- 5.4.2. 声光报警系统：运行异常时自动报警
- 5.4.3. 防撞装置：前后端设置防撞缓冲装置
- 5.4.4. 限位开关：各运动部位设置机械限位
六、安全警示
安全警示
- 设备运行时禁止人员进入工作区域
- 严禁超载使用
- 定期检查轨道和行走机构
- 转运容器损坏应立即更换
- 电气系统故障应由专业人员维修
人员培训及售后服务
- 我司配专业人员设备运行调试，并对贵司相关人员进行操作培训，定期（每月一次）会派专业人员客户巡检(江浙沪地区），解决使用中存在的隐患及问题
- 质保期内，接到贵司维修电话后，我司承诺十分钟内答复；客户如需现场维修，我司维修人员会在6小时内(江浙沪地区）到达客户现场解决问题；质保期外，我司提供终身服务
客户现场展示
我们的铝水转运设备已成功应用于多家企业，以下是部分客户现场照片：

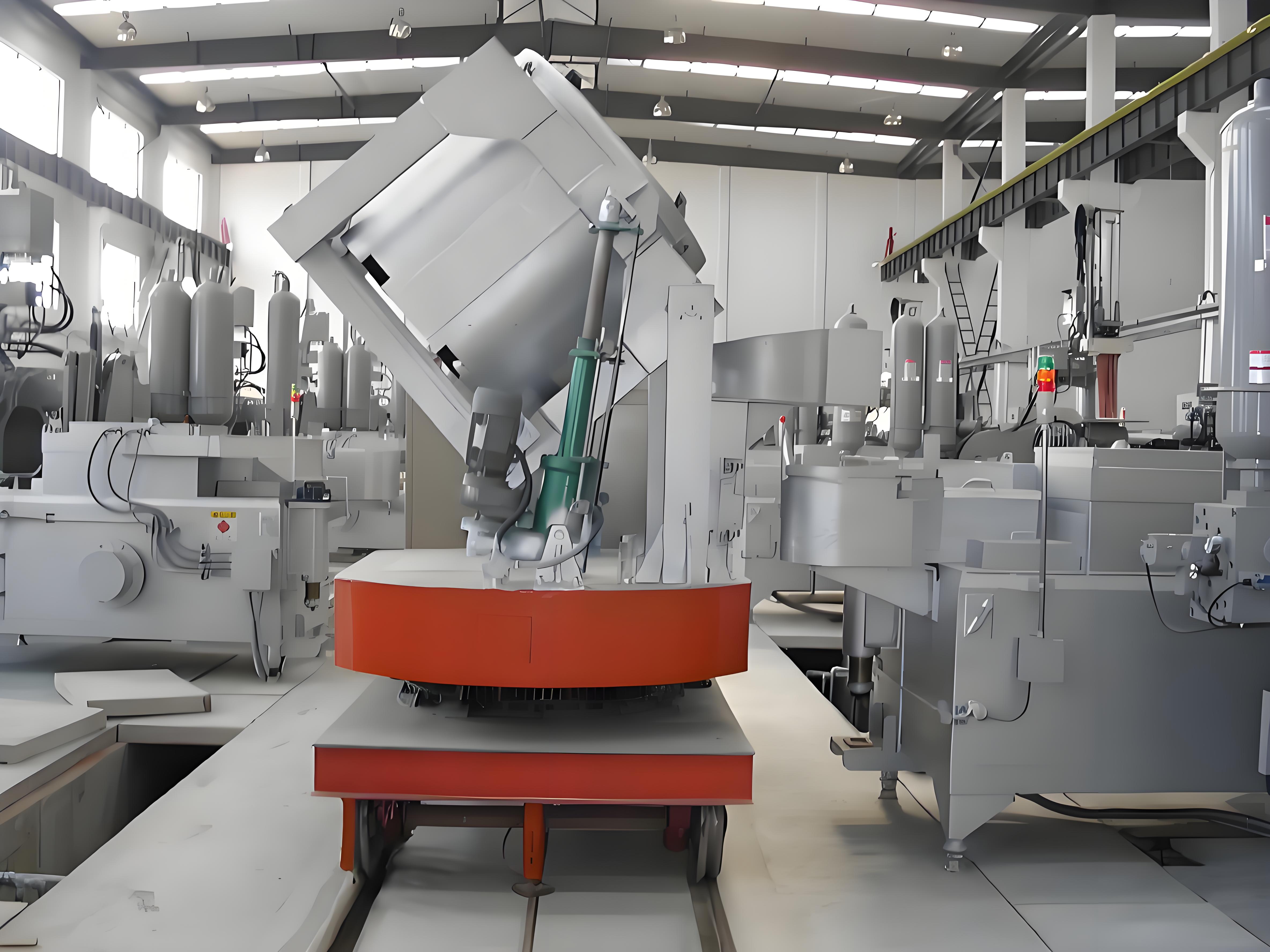

客户工厂全景
江苏某大型铝制品加工厂

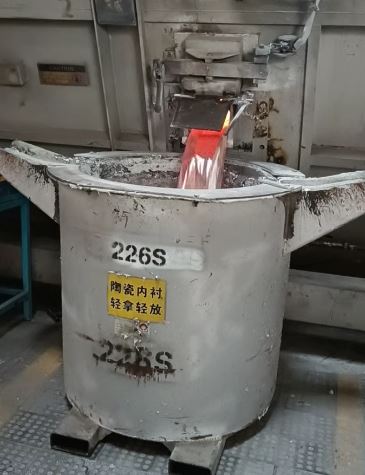

设备运行现场
浙江某汽车零部件制造商

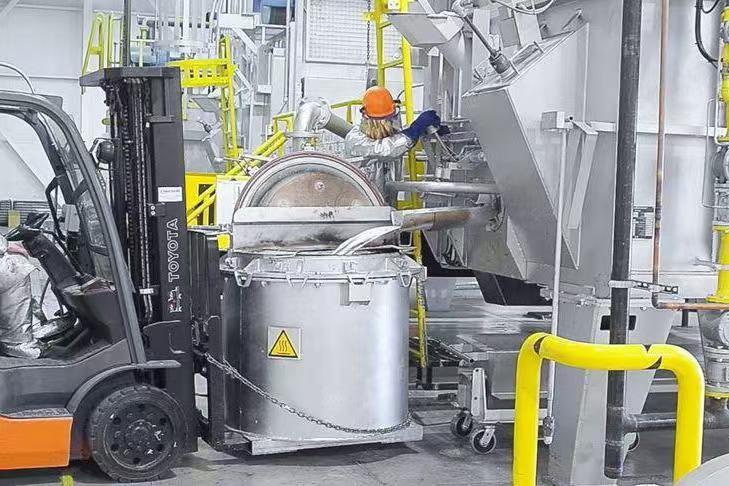

设备转运过程
广东某电子元件生产企业
七、其他说明
8. 贵公司负责项目：
- 场地、基础土木工程
- 一次侧电源至指定位置。 一次侧电源；380V，50Hz
- 设备现场定位安装时，所需之水、电，起重设备等请贵司提供
- 轨道安装基础需按我司提供的图纸施工
9. 质保说明：
- 设备主体（按设备使用手册维护保养，易损件除外）质保12个月（非人为损坏）
- 电气元件质保6个月
- 转运容器为易损件
10. 易损件清单：
| 编号 | 备品名称 | 规格型号 |
|---|---|---|
| 1 | 转运容器 | 根据容量定制 |
| 2 | 行走轮 | φ150mm |
| 3 | 限位开关 | WLCA12 |
