判断铝合金集中熔化炉的耐火材料质量好坏，需要结合其在高温环境下的核心功能（耐高温、抗侵蚀、抗热震、保温性等），从材质类型、性能指标、外观质量、实际应用表现等多维度综合评估。以下是具体方法：
一、明确耐火材料的核心功能需求文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4112.html
铝合金集中熔化炉的工作温度通常在 700-850℃（铝液熔点约 660℃，实际熔化需更高温度），且铝液（尤其是含镁、锌等合金元素的铝液）具有一定腐蚀性，同时炉体频繁升温降温会产生热冲击。因此，耐火材料需满足：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4112.html
- 耐高温（长期承受 800℃以上温度）；
- 抗铝液侵蚀（避免被熔体腐蚀导致剥落或污染铝液）；
- 抗热震性（反复升温降温不炸裂）；
- 低导热性（减少热量损失，降低能耗）；
二、从材质类型判断基础性能文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4112.html
铝合金熔化炉常用耐火材料有定型砖材（如高铝砖、刚玉砖）和不定形材料（如浇注料、可塑料），不同材质性能差异显著，需根据使用场景选择：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4112.html

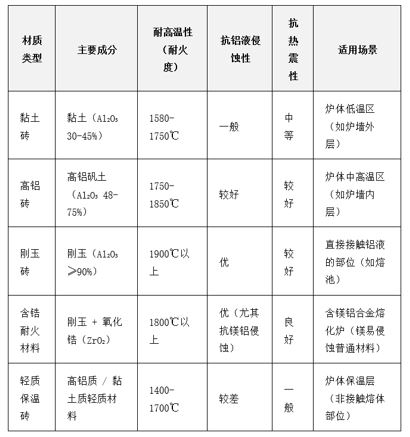

文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4112.html
判断逻辑：直接接触铝液或高温区的材料，优先选高铝砖、刚玉砖或含锆材料；保温层可选用轻质砖，但需确保耐高温不低于环境温度。若材质与使用场景不匹配（如用黏土砖做熔池内衬），则质量必然不达标。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4112.html
三、通过关键性能指标评估文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4112.html
耐火材料的核心性能指标需符合行业标准（如 GB/T 3994-2014《黏土砖》、GB/T 2988-2015《高铝砖》），可要求厂家提供第三方检测报告，重点关注：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4112.html
- 耐火度
- 指材料抵抗高温熔化的能力，需≥1700℃（远高于铝液熔化温度）。若耐火度不足，长期使用会导致材料软化、变形，甚至熔融脱落。
- 荷重软化温度（T0.6）
- 比耐火度更关键的指标：材料在2MPa 压力下，压缩变形达 6% 时的温度。需≥1400℃（确保高温下承受炉体和铝液重量不变形）。
- 抗热震性
- 衡量材料在反复升温降温（如炉体启停）时的抗裂能力，通常以 “急冷急热循环次数” 表示（如从 800℃水冷后不裂的次数）。次数越多（如≥30 次），抗热震性越好，不易因热冲击炸裂。
- 抗铝液侵蚀性
- 铝液（尤其是含镁铝液）会与耐火材料中的 SiO₂反应生成低熔点化合物，导致材料剥落。优质材料需通过 “铝液侵蚀试验”：侵蚀后表面无明显坑洼、剥落，侵蚀深度≤5mm（可要求厂家提供试验数据）。
- 体积密度与气孔率
- 体积密度越高（如高铝砖≥2.3g/cm³）、显气孔率越低（≤22%），材料越致密，抗侵蚀性和保温性越好（气孔率高易吸铝液，加速腐蚀）。
四、从外观和结构细节判断文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4112.html
- 定型砖材（如高铝砖、刚玉砖）
- 表面：无裂纹、缺角、鼓包，颜色均匀（如高铝砖呈灰白或浅黄，无杂色斑点）。
- 尺寸：用卷尺测量砖的长宽高，误差需≤±1mm（尺寸不规整会导致砌筑砖缝过大，漏热且易被铝液渗入）。
- 敲击声：用锤子轻敲砖块，声音清脆（致密）为佳；声音沉闷或沙哑，可能内部有气孔、裂纹，质量差。
- 断面：断裂面应致密、无蜂窝状孔洞，颗粒分布均匀（无明显大颗粒或疏松层）。
- 不定形材料（如浇注料、可塑料）
- 搅拌后状态：无结块、无分层，流动性适中（浇注料需能自流平，无泌水；可塑料需手感均匀，无硬粒）。
- 施工后表面：浇注成型后表面平整、无蜂窝麻面，养护后无裂纹（如有网状细缝，可能是材料配比不当或养护不到位）。
五、参考实际应用案例和厂家信誉文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4112.html
- 厂家资质与检测报告
- 优先选择有ISO9001 认证、专业生产工业炉耐火材料的厂家，要求提供材质证明、第三方检测报告（如国家耐火材料质量监督检验中心的检测），避免小作坊生产的 “三无产品”。
- 实际使用案例与用户反馈
- 询问厂家：“该耐火材料在同类型 500kg 熔化炉上的使用寿命（如连续使用多久需要更换内衬）”，优质材料内衬寿命通常≥1 年（正常使用下）；若用户反馈 “3-6 个月就出现裂纹、剥落”，则质量存疑。
- 查看同类企业的使用案例：如汽车轮毂、铝型材厂的熔化炉常用品牌，口碑好的材料更可靠。
六、结合施工与养护工艺判断
即使材料本身优质，若施工不当（如砌筑不规范）也会影响最终性能，需同步关注：
- 砌筑砖缝：定型砖砌筑时，砖缝需≤2mm（用专用耐火泥浆，与砖材材质匹配），避免砖缝过大导致铝液渗入侵蚀；
- 不定形材料施工：浇注料需振捣密实（无气泡），养护需按要求保湿（如 24 小时洒水），避免快速干燥开裂。
总结
判断耐火材料质量的核心逻辑是：材质匹配使用场景→性能指标达标（第三方报告）→外观致密无缺陷→实际应用寿命长。建议优先选择有成熟案例的厂家，要求提供检测报告并现场抽检样品（如测量尺寸、敲击听声），同时关注材料是否针对铝合金熔化的 “抗铝液侵蚀” 和 “抗热震” 做过优化 —— 这是区别普通耐火材料与专业炉用材料的关键。
