铝合金熔炼炉保温材料的厚度需结合炉内工作温度、保温材料导热系数、炉壳允许表面温度、节能要求及炉体结构（如熔化室 / 保温室、炉墙 / 炉顶 / 炉底） 综合确定，核心目标是在满足 “热量损失最小化” 的同时，避免因厚度过大导致炉体过重、成本过高或结构不稳定。以下是具体要求：

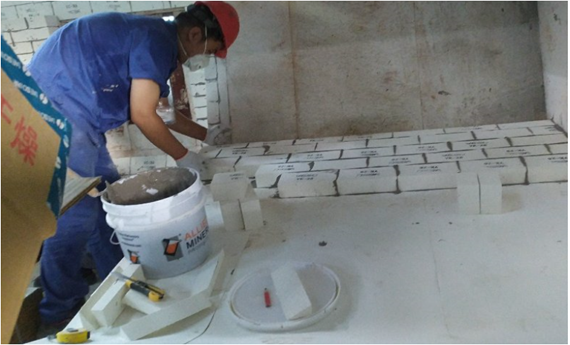

苏州炬鼎3吨铝合金集中熔化炉保温材料施工现场
文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4090.html
一、核心影响因素（厚度设计的底层逻辑）
保温材料厚度的本质是通过足够的热阻（厚度 / 导热系数）阻断热量传递，需满足：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4090.html
- 炉壳表面温度限制：行业通常要求炉壳表面温度≤60℃（避免人员烫伤、减少环境热污染）；
- 热量损失阈值：国家标准（如《工业炉窑节能技术规范》）要求每平方米炉体散热损失≤150W（常温环境下）；
- 材料自身性能：导热系数（λ）越低，所需厚度越薄（同条件下，硅酸铝纤维毡比轻质保温砖更薄）。
二、不同部位的厚度要求
铝合金熔炼炉的熔化室（温度 650-750℃）和保温室（温度略低，约 600-700℃）、炉墙 / 炉顶 / 炉底因温度、结构负荷不同，保温厚度差异显著：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4090.html
1. 熔化室（核心高温区）
熔化室直接接触高温铝液和火焰，环境温度最高，保温厚度需最厚：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4090.html
- 炉墙：
- 若采用硅酸铝纤维毡（多层叠铺，导热系数 λ≈0.1W/(m・K)）：总厚度通常为150-250mm（分 3-5 层，每层 50-60mm，层间错位搭接减少缝隙）；
- 若采用轻质保温砖 + 纤维毡复合（如轻质高铝保温砖 λ≈0.2W/(m・K)，外层纤维毡）：总厚度200-300mm（保温砖 150-200mm + 纤维毡 50-100mm）。
- 炉顶：
炉顶无承重，但需避免热量向上流失，且需轻量化（减少炉体上部负荷），优先选纤维类材料： - 硅酸铝纤维毡总厚度120-200mm（分 2-4 层，搭配锚固件固定，防止脱落）；
- 若为拱顶结构（需承重），可采用轻质莫来石保温砖（厚度 150-250mm）+ 纤维毡（50mm）。
- 炉底：
炉底需承受铝液和炉料重量，保温层需兼顾保温与承重，通常采用 “保温砖 + 纤维板” 复合结构： - 底层（靠近地基）用轻质黏土保温砖（厚度 100-150mm），中层用高铝纤维板（50-80mm），总厚度150-230mm（避免地基散热和保温层受压破损）。
2. 保温室（次高温区）
保温室以维持铝液温度为主，温度略低于熔化室，保温厚度可稍薄：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4090.html
- 炉墙 / 炉顶：
- 硅酸铝纤维毡总厚度120-200mm（分 2-4 层）；
- 轻质保温砖 + 纤维毡复合结构：总厚度180-250mm（比熔化室减少 20-50mm）。
3. 特殊部位（炉门、倾转机构附近）
- 炉门：频繁开启导致热量流失，保温厚度需与炉墙一致（如纤维毡 150-200mm），且需采用 “折叠式” 或 “多层夹心” 结构（避免变形）；
- 倾转机构连接部位：因机械运动需预留间隙，保温层需压缩性好（如厚 100-150mm 的硅酸铝纤维毯，用耐高温绑带固定，兼顾保温与灵活性）。
三、厚度计算的简易公式（参考）
若需精确设计，可通过传热学公式估算最小厚度：δ=qλ⋅(t1−t2)文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4090.html
- δ：保温材料厚度（m）；
- λ：保温材料在工作温度下的导热系数（W/(m・K)）；
- t₁：炉内工作温度（℃，取 700℃）；
- t₂：炉壳允许表面温度（℃，取 60℃）；
- q：允许的最大散热损失（W/m²，取 150W/m²）。
苏州炬鼎3吨铝合金集中熔化炉保温材料施工现场
示例：若用硅酸铝纤维毡（λ=0.1W/(m・K)）：（即）
但实际中因多层材料复合、缝隙散热等，通常取计算值的 60%-80%（即 260-340mm），再结合经验调整（避免过厚增加炉体重量）。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4090.html
四、注意事项
- 分层铺设：厚度超过 100mm 时需分层（每层≤60mm），层间错缝搭接（错缝距离≥100mm），减少缝隙散热；
- 与耐火层匹配：保温层厚度需与耐火砖厚度协同（如耐火砖厚 230mm + 保温层厚 200mm，总炉墙厚度 430mm），避免因热膨胀差异导致开裂；
- 倾转式炉特殊要求：倾转炉需控制总重量，保温层厚度不宜过大（通常比固定式炉薄 10%-20%），优先选轻质纤维材料（如陶瓷纤维模块）；
- 节能升级需求：若追求低能耗（如单位能耗≤500kW・h/t 铝），保温厚度可增加 20%-30%（需评估炉体结构承重能力）。
根据行业常见情况及类似熔炉结构推测，其不同部位保温材料厚度大致如下：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4090.html
- 炉底：可采用 250mm 不沾铝浇注料 + 100m 防渗铝浇注料 + 125mm 保温浇注料 + 25mm 硅酸钙板的组合，总厚度约 500mm。
- 侧墙：液面以上 300mm 的下侧炉墙，可使用 250mm 不沾铝浇注料 + 100mm 防渗铝浇注料 + 190mm 保温浇注料 + 50mm 硅酸铝陶瓷纤维板，总厚度 690mm；液面以上 300mm 的上侧炉墙，可采用 250mm 黏土浇注料 + 290mm 保温浇注料 + 50mm 硅酸铝陶瓷纤维板，总厚度 590mm。
- 炉顶：若为悬吊式炉顶，可采用 250mm 黏土浇注料 + 150mm 保温浇注料 + 50mm 硅酸铝陶瓷纤维毯，总厚度 450mm。
- 炉门：炉门内衬有耐火浇注料和保温材料，总厚度可达 320mm 左右，并设有锚固钩。
此外，若采用单一保温材料填充炉膛和炉壁之间，如硅酸铝耐火纤维保温材料，其厚度可能在 200mm 左右。具体厚度还需根据苏州炬鼎熔炉的具体型号、设计要求及客户需求等确定。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4090.html
综上，铝合金熔炼炉保温材料厚度无统一固定值，需根据材料类型、炉体部位、温度及节能目标综合确定，核心是通过合理厚度平衡 “保温效果 - 成本 - 结构负荷” 三者关系。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4090.html
