铝合金熔炼炉（尤其是液压倾转式等工业炉）的耐火砖和保温材料选择直接影响炉体寿命、能耗效率及生产安全性。其选择需结合铝合金熔炼的特殊环境（如温度范围、铝液侵蚀、热循环等），具体标准如下：

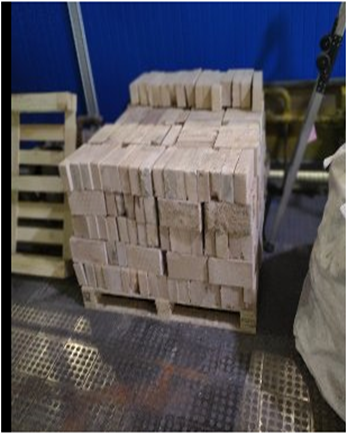

一、耐火砖的选择标准
耐火砖是炉体（尤其是熔化室、炉底、炉墙等直接接触高温铝液或高温气氛的核心部位）的 “骨架”，需满足耐高温、抗侵蚀、抗热震等核心要求，具体标准如下：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4086.html
1. 耐高温性（耐火度）
- 核心要求：耐火砖的耐火度需显著高于铝合金熔炼的工作温度（铝合金熔炼温度通常为 650-750℃，短期峰值可能达 800℃）。
- 具体参数：耐火度（用耐火锥号表示）需≥1600℃（对应耐火锥号 SK32 及以上），确保长期高温下不软化、不熔融。
- 原因：即使工作温度不高，炉内局部（如火焰直接加热区）可能出现瞬时高温，若耐火度不足，会导致砖体变形、坍塌。
2. 抗铝液侵蚀性
- 核心要求：能抵抗液态铝合金（及熔渣）的化学侵蚀和物理冲刷，这是铝合金熔炼炉的关键指标。
- 机理与材料选择：
铝液（Al）会与某些耐火材料成分发生化学反应（如与硅质材料中的 SiO₂反应生成低熔点铝硅酸盐，导致砖体 “熔蚀” 剥落），因此需优先选择低硅、高铝或镁质耐火材料： - 高铝砖（Al₂O₃含量≥60%）：Al₂O₃与 Al 的反应性低，生成的化合物熔点高（如 Al₂O₃-Al 合金熔点约 1070℃），抗侵蚀性较好；
- 镁质砖（MgO 含量≥85%）：MgO 与 Al 反应生成高熔点的 MgAl₂O₄（尖晶石，熔点约 2135℃），不易被铝液熔蚀，适合直接接触铝液的炉底、熔池部位；
- 避免选择硅质砖（SiO₂含量高）：SiO₂与 Al 反应生成低熔点铝硅酸盐（熔点＜1000℃），易导致砖体溶穿。
3. 抗热震性（热稳定性）
- 核心要求：能承受频繁的温度波动（如熔炼时升温、出铝后降温）而不破裂。
- 具体参数：热震稳定性（经 1100℃水冷循环次数）需≥30 次（高铝砖）或≥50 次（镁质砖），确保炉体在倾转、启停过程中不出现裂纹。
- 原因：倾转式炉的倾转动作会加剧温度分布不均，抗热震性不足会导致砖体剥落，缩短炉体寿命。
4. 机械强度
- 核心要求：需承受炉体自重、装料冲击（如添加铝锭时）及倾转时的应力，避免碎裂。
- 具体参数：常温耐压强度≥50MPa（高铝砖）或≥60MPa（镁质砖）；高温（700℃）抗折强度≥5MPa。
5. 体积稳定性
- 核心要求：高温长期使用后，砖体收缩或膨胀量极小，避免炉体结构变形、缝隙漏火。
- 具体参数：重烧线变化率（在 700℃保温 5 小时后）需控制在 ±0.5% 以内（收缩或膨胀过大均会导致砖缝开裂）。
6. 适配炉体部位
- 熔化室（直接接触铝液）：优先选镁质砖（抗侵蚀）或高铝砖（Al₂O₃≥75%）；
- 炉墙、炉顶（接触高温气氛）：可选用中铝砖（Al₂O₃ 60-70%），平衡成本与性能；
- 倾转机构附近：需兼顾抗热震性与强度，优先选高铝质耐火砖。
二、保温材料的选择标准
保温材料用于炉体外层（如耐火砖外侧），核心作用是减少热量损失、降低炉壳温度（通常要求炉壳表面温度≤60℃），选择需兼顾保温性能、耐高温性及安全性：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4086.html
1. 保温性能（导热系数）
- 核心要求：导热系数越低，保温效果越好，能耗越低。
- 具体参数：在工作温度（700℃）下，导热系数需≤0.2W/(m・K)；常温（25℃）下≤0.08W/(m・K)。
- 常用材料：硅酸铝纤维毡（导热系数06-0.15 W/(m・K)）、轻质莫来石保温砖（0.12-0.2 W/(m・K)）、膨胀珍珠岩制品（0.07-0.1 W/(m・K)）。
2. 最高使用温度
核心要求：保温材料的长期使用温度需高于其所在部位的实际温度（炉体不同部位温度差异大）。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4086.html
具体参数：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4086.html
- 靠近耐火砖的内层保温：需耐受 500-700℃，选硅酸铝纤维（长期使用温度 650-1000℃）或轻质高铝保温砖（700-900℃）；
- 外层保温（靠近炉壳）：温度≤300℃，可选玻璃棉（≤300℃）或膨胀珍珠岩（≤600℃）。
3. 容重（体积密度）
- 核心要求：容重小（轻质），可减轻炉体自重（尤其对倾转式炉，需降低倾转动力消耗），同时保温效果更优。
- 具体参数：通常控制在3-0.8g/cm³（如硅酸铝纤维毡容重 80-120kg/m³，轻质保温砖容重 300-600kg/m³）。
4. 化学稳定性
- 核心要求：不与耐火砖、炉壳材料（如钢板）发生化学反应，且不吸收炉内湿气（避免高温下产生蒸汽导致开裂）。
- 禁忌：避免使用含游离 SiO₂过高的材料（如劣质硅藻土），防止高温下与铝液反应生成有害物质。
5. 施工与安全性
- 施工性：需易于切割、铺设，适应炉体异形结构（如倾转炉的弧形部位），纤维类材料需便于粘贴或捆扎；
- 安全性：高温下不释放有毒气体（如甲醛），纤维材料需符合粉尘防护标准（避免吸入危害）。
6. 适配炉体部位
- 保温室：以保温为主，优先选硅酸铝纤维毡（多层铺设）+ 轻质保温砖；
- 熔化室外侧：需兼顾耐高温，选高铝型硅酸铝纤维（长期耐温 800℃）+ 轻质莫来石保温砖。
三、综合选择原则
- 性价比平衡：核心部位（如熔化室炉底）优先选高性能耐火砖（如镁质砖），非核心部位（如保温室炉墙）可选用中低档材料；
- 匹配工艺需求：倾转式炉需重点关注材料的抗热震性和机械强度，避免倾转时砖体脱落；
- 寿命协同性：耐火砖与保温材料的寿命需匹配（通常 3-5 年），避免频繁更换某一环节增加成本。
通过以上标准选择材料，可确保铝合金熔炼炉在满足生产需求的同时，实现低能耗、长寿命、高安全性。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4086.html 文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4086.html
