以下是电能铝合金坩埚炉的电气控制电路图解及说明，包含主电路、控制电路、温控系统和保护装置，采用标准电气符号绘制，适用于中小型坩埚炉（功率 50-200kW）：
电能铝合金坩埚炉电气控制电路组成

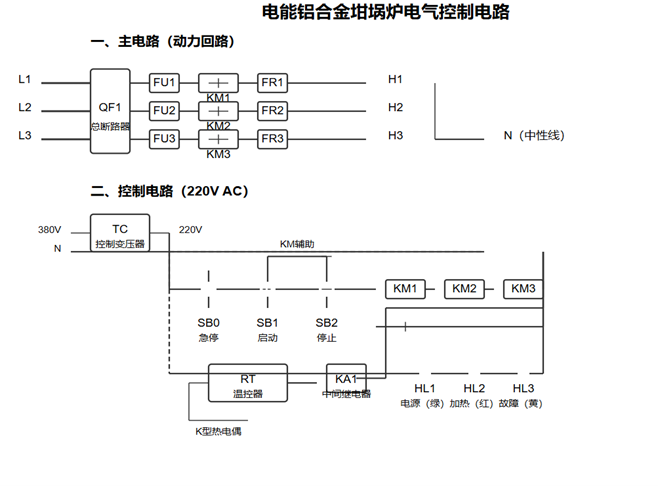

电路主要分为主电路（动力回路）和控制电路（逻辑控制回路）两部分，核心功能包括加热启停控制、温度自动调节、过载 / 短路保护等。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4721.html
1. 主电路（动力回路）
负责为加热元件提供电源，由三相电源进线、总断路器、接触器主触点、加热元件（电热管）、电流互感器等组成。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4721.html
三相电源：380V AC，通过总断路器（QF1）控制总电源通断文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4721.html
加热元件：通常分为 2-3 组电热管（H1、H2、H3），采用星形（Y）接法，每组功率均匀分配文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4721.html
接触器：KM1、KM2、KM3 分别控制三组加热管，通过触点通断实现加热功率调节（全功率 / 半功率）文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4721.html
保护元件：熔断器（FU1-FU3）作短路保护，热继电器（FR1-FR3）作每组加热管的过载保护文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4721.html
2. 控制电路（逻辑控制回路）
实现手动 / 自动控制、温度调节及状态指示，由控制按钮、温控器、接触器线圈、中间继电器、指示灯等组成。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4721.html
控制电源：220V AC（取自三相中的一相，经控制变压器 TC 降压）文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4721.html
手动控制：启动按钮（SB1）、停止按钮（SB2）、急停按钮（SB0）控制接触器通断文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4721.html
自动控制：温控器（RT）通过热电偶（K 型，安装在坩埚内）检测温度，输出信号控制中间继电器（KA1），进而控制接触器动作文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4721.html
状态指示：电源指示灯（HL1，绿色）、加热指示灯（HL2，红色）、故障指示灯（HL3，黄色）
3. 电路原理图
