在铝合金集中溶解炉的生产运行过程中，清渣作业是保障炉内铝液纯度、提升生产效率与产品质量的关键环节，而清渣托盘作为清渣作业的核心承载与转运部件，其形式与结构设计直接影响清渣效果、设备使用寿命及生产安全性。本文将聚焦铝合金集中溶解炉的熔化室与保温室，系统解析清渣托盘的常见形式、结构特点，并探讨其优化方向，为相关生产企业的设备选型与技术改进提供参考。
一、清渣托盘的核心作用与设计要求
在铝合金集中溶解炉系统中，熔化室负责将固态铝合金原料加热至熔融状态，保温室则维持铝液温度稳定以满足后续铸造或加工需求。在此过程中，铝液表面会产生氧化渣、浮渣等杂质，若不及时清除，会导致铝液成分偏析、铸件缺陷率升高，还可能附着在炉壁或加热元件表面，影响炉体热效率。清渣托盘的核心作用便是承接从熔化室、保温室中清理出的炉渣，并实现炉渣的安全转运与后续处理。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/5234.html
基于其功能定位，清渣托盘的设计需满足三大核心要求：一是耐高温性，需承受 300-800℃的高温炉渣直接冲击，避免高温变形或损坏；二是结构稳定性，在承载炉渣（单次承载量通常为 50-200kg）及转运过程中，需保证无倾斜、漏渣风险；三是易清洁性，托盘内壁需尽量减少炉渣粘连，降低后续清理难度，减少工时消耗。此外，托盘还需与溶解炉的清渣机构（如扒渣机、刮板机构）适配，确保清渣动作顺畅衔接。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/5234.html
二、熔化室清渣托盘的形式与结构特点
熔化室作为铝合金原料的熔融区域，炉渣产量大、温度高，且常混合未完全熔化的铝块，因此其清渣托盘的形式与结构设计需更注重承载能力与耐高温性能。目前行业内常用的熔化室清渣托盘主要有以下两种形式：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/5234.html
（一）固定式矩形托盘

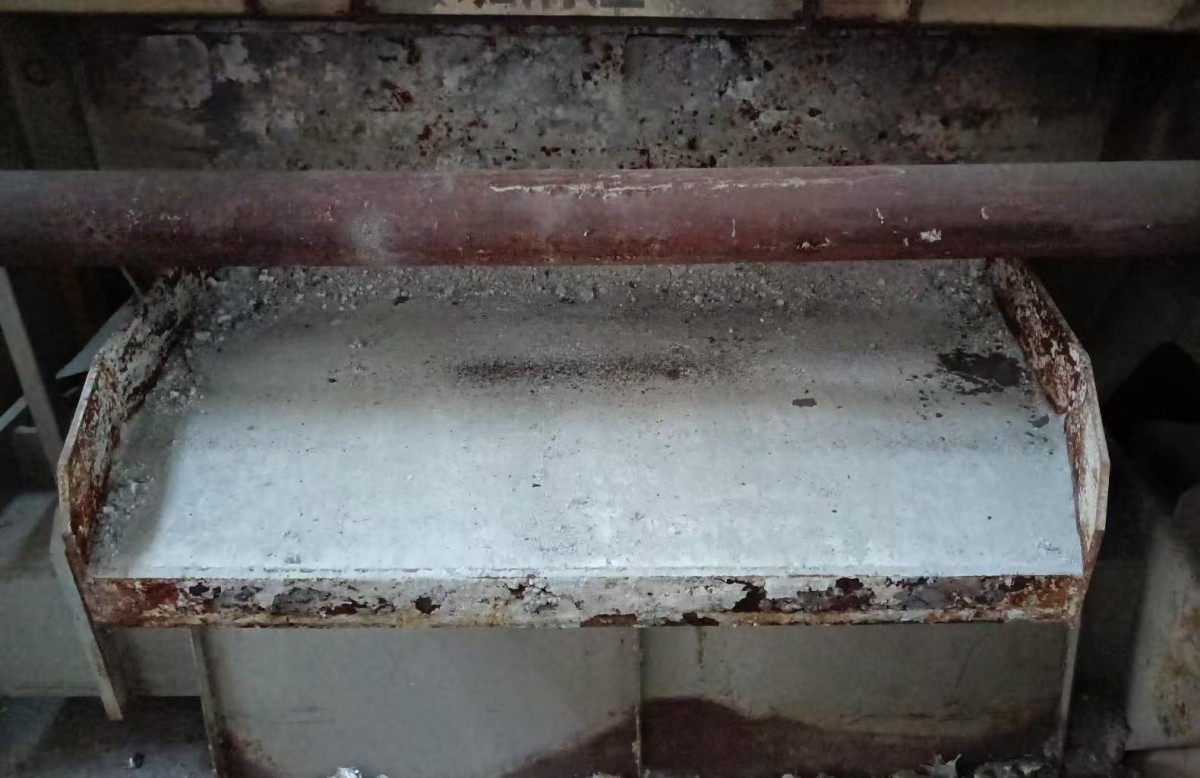

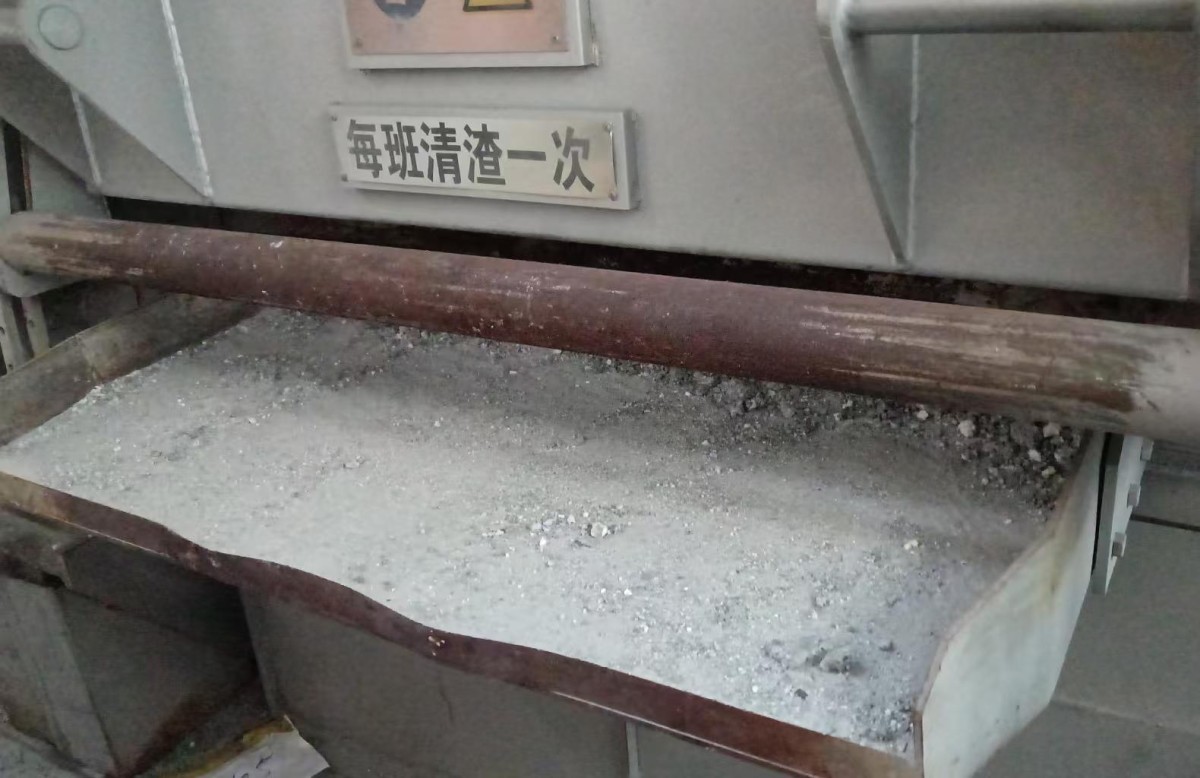

固定式矩形托盘是应用最广泛的形式之一，其结构特点为 “一体成型 + 固定安装”：托盘主体采用 Q235 耐高温钢板焊接成型，内壁厚度通常为 8-12mm，底部增设 3-5 道加强筋，以提升整体承载强度；托盘边缘设置 150-200mm 高的挡渣沿，防止转运过程中炉渣飞溅；安装时通过螺栓将托盘固定在熔化室出口下方的钢结构支架上，与清渣机构的扒渣轨迹精准对齐，确保炉渣能直接落入托盘内。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/5234.html
这种托盘的优势在于结构稳定、承载能力强（单次可承载 150-200kg 炉渣），且固定安装后无需频繁调整位置，适配大多数熔化室的清渣节奏；缺点是灵活性较差，若炉渣堆积过多，需人工使用铲车或吊车将托盘整体吊运至炉渣处理区，操作流程相对繁琐，适合炉渣产生量稳定、生产节奏较慢的中小型溶解炉系统。
文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/5234.html
（二）移动式抽屉托盘
针对大型铝合金集中溶解炉（日产量超过 50 吨）的高炉渣产量需求，移动式抽屉托盘逐渐成为主流选择。其结构设计更强调 “灵活转运 + 高效清渣”：托盘主体为矩形框架结构，采用耐热铸铁（如 HT200）铸造而成，内壁喷涂耐高温陶瓷涂层（耐温可达 1000℃），减少炉渣粘连；托盘底部安装 4-6 个耐高温滚轮（滚轮材质为硅 nitride 陶瓷），滚轮与轨道配合，实现托盘沿水平方向滑动；托盘一侧设置牵引挂钩，可通过电动葫芦或液压推杆拉动托盘，将装满炉渣的托盘从熔化室下方移出，再更换空托盘继续作业。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/5234.html
移动式抽屉托盘的核心优势在于 “不间断清渣”—— 无需停止熔化室生产即可完成托盘更换，大幅提升生产效率；同时，托盘可直接滑动至炉渣冷却区，避免人工吊运过程中的安全风险；缺点是制造成本较高，且轨道需定期润滑维护，防止高温下卡顿，适合高产量、连续化生产的大型溶解炉车间。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/5234.html
三、保温室清渣托盘的形式与结构特点
与熔化室不同，保温室的铝液已处于稳定熔融状态，炉渣以氧化浮渣为主，产量较少、温度相对较低（通常为 600-700℃），但对清渣的精细化要求更高（需避免铝液随炉渣流失）。因此，保温室清渣托盘的形式与结构设计更注重 “精准承接 + 减少铝损”，常见形式主要有以下两种：文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/5234.html
（一）倾斜式 V 型托盘
倾斜式 V 型托盘专为保温室的浮渣清理设计，其结构特点为 “V 型槽体 + 倾斜导流”：托盘主体采用不锈钢板（304 或 310S）焊接成 V 型槽，槽体夹角为 60-90°，底部设置导流孔（孔径为 20-30mm）；托盘整体向一侧倾斜，倾斜角度为 5-10°，槽体高端与保温室清渣口对齐，低端连接铝液回流管。当清渣机构将浮渣扒入托盘后，浮渣中混合的少量铝液会沿 V 型槽体的倾斜面流动，通过底部导流孔进入回流管，最终流回保温室，而浮渣则留在槽体内，实现 “铝液回收 + 浮渣分离”。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/5234.html
这种托盘的最大优势在于减少铝损 —— 通过倾斜导流与导流孔设计，可回收浮渣中 10%-15% 的铝液，降低生产成本；同时，V 型槽体便于浮渣集中堆积，后续清理时只需使用刮板即可将浮渣刮出，操作简便；缺点是 V 型槽体的承载能力较弱（单次承载量不超过 80kg），需频繁清理，适合保温室炉渣产量少、对铝液回收率要求高的精密铸造生产线。文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/5234.html
（二）分体式网格托盘
分体式网格托盘是针对保温室 “多清渣点” 需求开发的新型托盘形式，其结构设计为 “网格框架 + 可拆卸衬板”：托盘主体为矩形网格框架（采用耐热钢型材焊接），框架内铺设可拆卸的耐高温合金衬板（衬板材质为 Inconel 600），衬板表面开设蜂窝状小孔（孔径为 10-15mm）；托盘通过支架安装在保温室多个清渣口下方，每个清渣口对应一个独立的衬板区域。
这种托盘的优势在于 “模块化清理”—— 当某个区域的衬板上堆积浮渣时，可单独拆卸该衬板进行清理，无需移动整个托盘，操作灵活；同时，蜂窝状小孔可进一步过滤浮渣中的铝液，提升回收效率；缺点是网格框架与衬板的连接部位需定期检查，防止高温下松动，适合多清渣口、间歇式清渣的保温室系统。
四、清渣托盘的现存问题与优化方向
尽管当前的清渣托盘已能满足基本生产需求，但在实际应用中仍存在一些问题：一是炉渣粘连现象普遍，尤其是熔化室托盘，高温炉渣易附着在内壁，清理时需消耗大量人力；二是部分托盘的耐高温性能不足，长期使用后易出现变形、开裂，使用寿命较短（通常为 1-2 年）；三是移动式托盘的轨道系统维护成本高，高温环境下润滑油易失效，导致滚轮卡顿。
针对这些问题，未来清渣托盘的优化可从以下三个方向展开：
材质升级：推广使用耐高温复合材料，如在托盘内壁复合碳化硅（SiC）涂层，提升耐磨损与抗粘连性能；熔化室托盘主体可采用双相不锈钢（如 2205）替代传统 Q235 钢，延长使用寿命至 3-5 年。
结构创新：设计 “自清洁” 结构，如在移动式托盘底部增设振动装置，通过高频振动减少炉渣粘连；倾斜式 V 型托盘可优化导流孔结构，采用锥形孔替代圆孔，防止铝液凝固堵塞。
智能化改造：在托盘上安装温度传感器与重量传感器，实时监测托盘内炉渣温度与重量，当达到设定阈值时自动报警，提醒操作人员更换托盘；结合车间 MES 系统，实现托盘转运的自动化调度，进一步提升清渣效率。
五、结语
清渣托盘作为铝合金集中溶解炉的关键辅助部件，其形式与结构设计需与熔化室、保温室的工艺特点精准匹配 —— 熔化室需侧重 “高强度、高承载”，保温室需侧重 “高回收、高灵活”。随着铝合金行业对生产效率与产品质量的要求不断提升，清渣托盘将朝着 “耐高温、低粘连、智能化” 的方向持续优化，为溶解炉系统的高效、稳定运行提供更有力的支撑。对于生产企业而言，应根据自身的炉型规模、产量需求与成本预算，合理选择清渣托盘形式，并关注新技术、新材料的应用，通过设备升级实现降本增效。
