铝合金熔炉的保温性能对热传导有哪些影响(苏州炬鼎熔炉专家详解）

铝合金熔炉的保温性能直接影响其热传导效率、热量损失及温度稳定性，以下从热传导机制、实际影响及优化策略三方面展开分析：

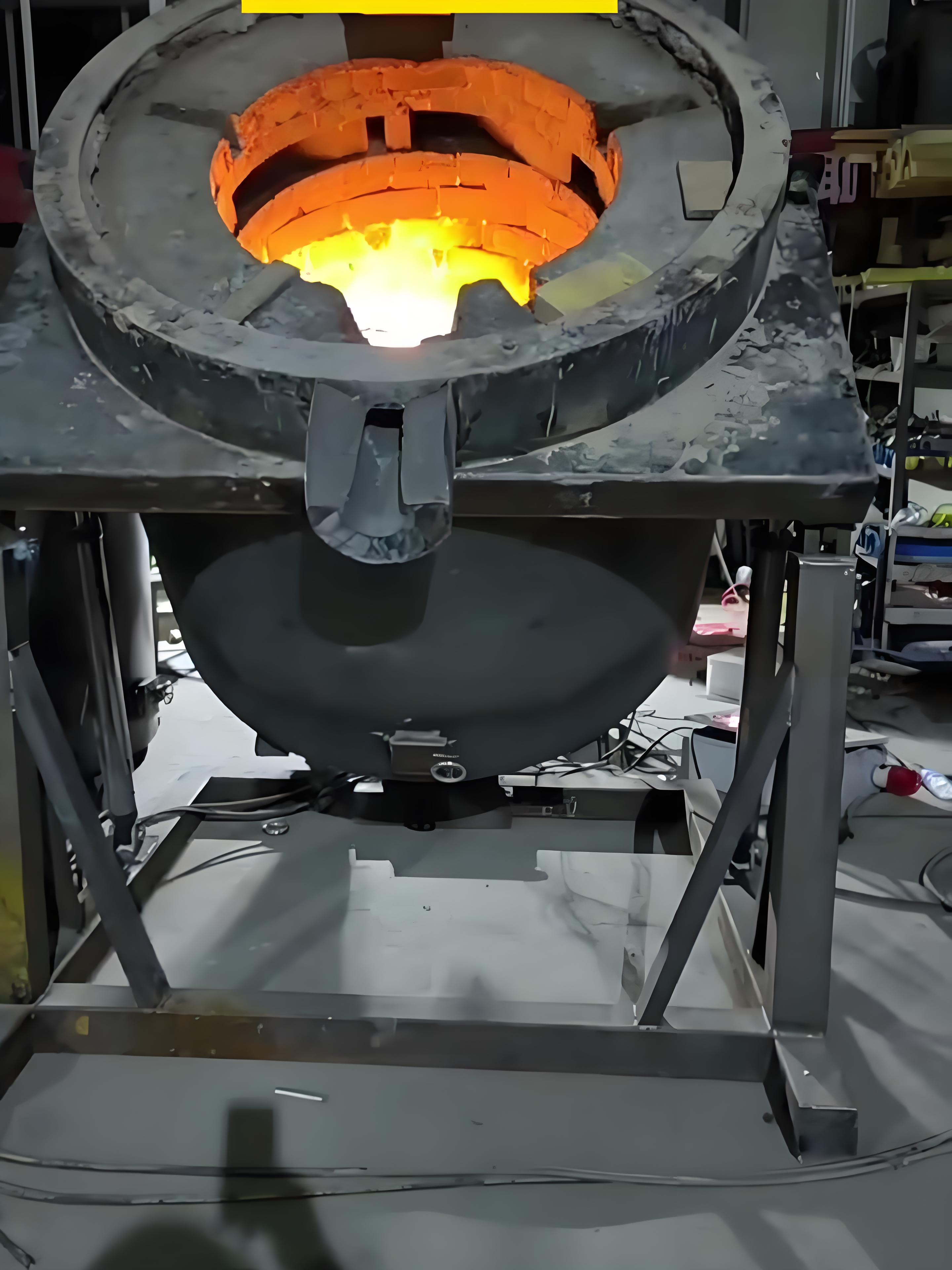

铝合金熔炉的保温性能对热传导有哪些影响

一、保温性能对热传导的核心影响机制

• 保温层通过降低热传导系数（λ）减少热量流失：根据傅里叶热传导定律（Q = -λA (ΔT/Δx)），保温材料（如陶瓷纤维、岩棉）的 λ 值通常低于 0.1 W/(m・K)，远低于耐火砖（1~2 W/(m・K)）或金属外壳（20~40 W/(m・K)），使炉壁热传导热流密度（Q/A）大幅降低。
• 多层保温结构的叠加效应：例如 “耐火层 + 隔热层 + 空气夹层” 的组合，通过不同材料的导热系数差异及空气层的低传导性（λ≈0.026 W/(m・K)），形成热阻串联，总热阻（R = Δx/λ）显著增加，热传导量进一步减少。

• 保温性能差时，炉壁温度快速升高，导致炉内热量向炉壁的热传导加剧，形成 “边缘温度低于中心” 的温度梯度，破坏热传导均匀性；反之，良好的保温层可使炉壁温度接近室温（如＜60℃），减少热传导损失，维持炉内温度均匀。
• 保温层延缓温度衰减速度：在加热停止后，保温层通过抑制热传导，使炉内温度下降速率减缓（如每小时降温＜5℃），为工艺操作提供缓冲时间。

二、保温性能对热传导的具体影响表现

• 保温不良的典型问题：若保温层厚度不足或材料劣化，热传导损失可占总能耗的 20%~30%。例如，某 10 吨熔炉使用普通耐火砖单层炉壁时，每小时热损失约 50kW・h，改用 “刚玉砖 + 陶瓷纤维毯” 双层保温后，热损失降至 10kW・h 以下。
• 能源效率与运行成本：保温性能每提升 10%，加热功率可降低 5%~8%，电费成本相应下降。

• 保温层缺陷（如开裂、空洞）会导致局部热传导增强，形成炉壁 “冷点”，使附近铝合金因热量被快速传导至外界而温度偏低。例如，炉壁某处保温层破损时，对应区域铝合金温度可低于平均温度 15~20℃。
• 保温性能影响热传导的动态平衡：在升温阶段，良好的保温层使热量集中于炉内，加速热传导至铝合金；保温阶段则减少热传导损失，维持温度稳定（温差≤±5℃）。

• 保温层通过降低炉壁温度，减少热传导对金属外壳的加热，避免外壳因长期高温导致变形或强度下降（如碳钢外壳温度超过 400℃时，屈服强度降低 50%）。
• 防止热传导引发的安全隐患：保温不良时，炉壁温度过高可能导致操作人员烫伤，或引燃周边易燃物。

三、优化保温性能以改善热传导的措施

• 弧形保温层减少热桥效应：将炉壁保温层设计为弧形（而非直角拼接），避免直角处因热传导路径缩短导致的 “热桥”（如直角接缝处热传导量比平面高 15%~20%）。
• 可拆卸式保温模块：针对需要频繁检修的部位（如炉门、测温孔），采用模块化保温结构，通过凹凸槽密封减少热传导缝隙（缝隙热传导损失可占局部热损失的 30%）。

• 在保温层外侧加装温度感应式电伴热系统，当检测到炉壁温度低于设定值时自动启动，补偿因环境温度降低导致的额外热传导损失（如冬季室外环境下，热传导损失可增加 20%）。
• 采用相变保温材料（如含有 LiCl・H₂O 的复合砖），通过相变吸热 / 放热缓冲热传导波动，使炉内温度波动幅度缩小至 ±3℃以内。

四、实际应用案例

• 某汽车轮毂压铸熔炉改造：原炉壁为单层 200mm 耐火砖，热传导损失导致炉内温差达 ±25℃，铝合金熔化时间需 2.5 小时。改造为 “150mm 刚玉砖 + 100mm 陶瓷纤维 + 50mm 空气夹层” 后，热传导损失减少 60%，温差控制在 ±8℃，熔化时间缩短至 1.8 小时，能耗下降 22%。
• 高温时效炉保温升级：通过在炉壁内侧喷涂 10mm 厚的纳米陶瓷保温涂层（λ=0.018 W/(m・K)），替代传统耐火涂料，使炉壁热传导热流密度从 200 W/m² 降至 80 W/m²，炉内温度均匀性从 ±15℃提升至 ±5℃。

总结：保温性能与热传导的关联要点

• 热传导控制核心：通过降低保温层导热系数、增加热阻，减少炉内至外界的热传导路径，维持温度稳定。
• 关键影响指标：热损失率、炉壁温度、炉内温差、能源消耗。
• 优化方向：材料组合、结构设计、动态温控三位一体，实现热传导效率与工艺需求的平衡。

 文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/3765.html
