www_judrl_com 评论28阅读6分55秒阅读模式

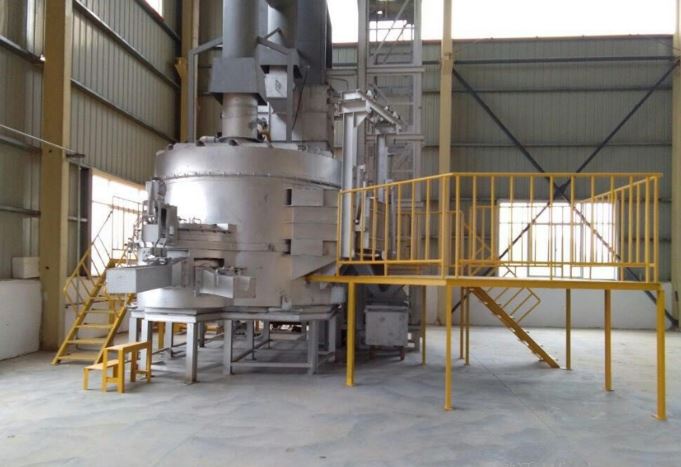

在压铸行业中，铝合金集中熔炼炉是保障生产的核心设备，但其能耗水平直接影响企业的生产成本与环保效益。部分压铸厂的铝合金集中熔炼炉能耗高达 130m³/ 吨铝（以燃气能耗为例），远超行业平均的 80-100m³/ 吨铝标准，成为制约企业降本增效的关键瓶颈。本文将深入分析高能耗的成因，并提出针对性的节能解决方案。
一、铝合金集中熔炼炉高能耗的核心成因
铝合金集中熔炼炉能耗过高是设备性能、操作工艺、维护管理等多因素叠加的结果，需从源头追溯问题根源：
（一）设备本体性能衰减，热损失加剧
- 保温系统失效：炉体保温层（如陶瓷纤维模块、轻质耐火砖）长期受高温烘烤出现老化、受潮或破损，导致炉体表面温度超标（正常应≤60℃，高能耗炉常达 80-100℃），散热损失占总能耗的 30% 以上。部分老旧熔炉的炉膛耐火层磨损超过 50%，炉体密封性下降，冷空气渗入进一步增加热负荷。
- 加热与燃烧系统低效：燃气炉的燃烧器未定期校准，空燃比失衡（正常应为 1:10-1:12），过量空气导致烟气带走大量热量；或燃烧不完全产生一氧化碳，热能利用率不足 60%。电加热炉则可能因加热元件老化、布局不合理出现局部过热，电能转化效率降低。
- 余热回收缺失：未配备烟气余热回收装置，高温烟气（温度可达 600-800℃）直接排放，每吨铝熔炼损失的余热可占总能耗的 20%-25%，相当于白白浪费 20-30m³ 燃气。
（二）操作工艺不规范，能源浪费严重
- 升温与保温控制粗放：冷炉启动时未采用阶梯式升温，直接快速升温导致炉膛耐火材料热冲击加剧，同时能耗骤增；生产间隙空炉高温待机时间过长，部分熔炉空炉能耗占比超 15%。
- 装料与熔炼工艺不合理：装料量不足（低于额定容量的 70%）导致 “小炉大用”，单位铝液能耗显著上升；铝料预处理不到位，混入水分、油污或大块杂质，熔炼时产生大量蒸汽和烟尘，不仅增加能耗，还加剧炉膛侵蚀。
- 扒渣与出铝时机不当：过早或过晚扒渣导致炉温波动过大，需反复补热；出铝时铝液温度过高（超过工艺需求 50-100℃），额外消耗的能源占比可达 10%。
（三）维护管理滞后，设备性能下滑
- 日常维护缺失：炉膛积渣未及时清理，炉底结渣厚度超过 100mm，导致热传导效率下降，需更高温度才能熔化铝料；炉门密封条老化、炉口积灰严重，密封不严造成热量外溢，单次熔炼额外耗能 5%-8%。
- 关键部件未定期检修：热电偶、温控仪表失准导致温度控制偏差（±30℃以上），实际炉温远超工艺需求；燃气阀组、风机等部件磨损导致供气 / 供风不稳定，燃烧效率持续降低。
- 能源监控体系空白：未安装能耗计量仪表，无法实时监测单炉能耗、单位铝液能耗等关键数据，能耗异常时难以及时预警，导致高能耗状态长期未被纠正。
二、降低铝合金集中熔炼炉能耗的实操方案
针对上述成因，需从设备升级、工艺优化、管理强化三方面入手，构建系统化的节能体系：
（一）设备升级：提升能源利用效率
- 改造保温与密封系统：对炉体进行保温升级，更换老化的陶瓷纤维保温层，采用高密度浇注料修补炉膛破损部位，确保炉体表面温度降至 60℃以下，可减少散热损失 15%-20%。同时更换炉门耐高温密封条（如陶瓷纤维绳 + 金属压板结构），加装炉门气冷装置，降低开关过程中的热量流失。
- 优化燃烧与加热系统：燃气炉需定期校准燃烧器，采用比例调节式燃烧系统实现空燃比自动优化，确保燃烧效率提升至 85% 以上；加装烟气氧含量传感器，实时反馈调整风量，减少过剩空气带走的热量。电加热炉则更换高效硅碳棒加热元件，优化布局实现炉膛温度均匀分布，降低局部过热损耗。
- 加装余热回收装置：在烟道末端安装烟气余热回收换热器，将高温烟气热量用于预热助燃空气或铝料，可将排烟温度从 600℃降至 200℃以下，回收的热量可降低总能耗 15%-20%，相当于每吨铝减少燃气消耗 20-30m³。
（二）工艺优化：减少无效能源消耗
- 规范升温与生产计划：制定科学的阶梯升温曲线，冷炉启动时 0-300℃阶段升温速率控制在 50℃/h 以内，300℃以上逐步提升至 100℃/h，避免热冲击损耗；合理规划生产批次，减少空炉待机时间，将空炉能耗占比控制在 5% 以下。
- 优化装料与熔炼工艺：确保装料量达到额定容量的 80%-90%，推行 “满炉熔炼” 模式；铝料预处理增加烘干、分拣工序，去除水分和杂质，减少熔炼过程中的额外耗能。采用 “低温熔炼 + 精准控温” 工艺，将铝液温度严格控制在工艺需求 ±10℃范围内，避免过温耗能。
- 改进扒渣与出铝流程：采用自动扒渣机替代人工扒渣，减少扒渣过程中的炉温波动；出铝前通过热电偶精准测温，达到目标温度后立即出铝，避免保温过度耗能。同时优化流槽保温，减少铝液输送过程中的热量损失。
（三）管理强化：构建全周期节能机制
- 建立精细化维护制度：每日清理炉门积灰和炉口杂物，每周检查保温层完整性和炉体密封性；每月清理炉膛积渣，确保炉底结渣厚度不超过 50mm；每季度校准热电偶、温控仪表和燃烧系统，确保温度控制偏差≤±5℃。
- 引入能源监控与考核体系：在熔炉加装燃气流量计、电表和温度记录仪，实时采集单炉能耗、单位铝液能耗数据，建立能耗数据库；设定能耗预警值（如超过 100m³/ 吨铝自动报警），及时排查异常原因。将能耗指标纳入班组考核，激励员工主动节能。
- 开展节能技术培训：定期对操作和维护人员进行培训，重点讲解阶梯升温、精准控温、余热利用等节能操作要点；编制《熔炉节能操作手册》，规范装料量、升温速率、扒渣时机等关键环节，减少人为操作导致的能耗浪费。
三、节能效果与长期收益
通过上述措施的综合实施，压铸厂铝合金集中熔炼炉的能耗可实现显著降低：短期（3-6 个月）内能耗可降至 100-110m³/ 吨铝，中期（1 年）通过设备升级和工艺优化可稳定在 80-90m³/ 吨铝，达到行业先进水平。按年产 1000 吨铝计算，每吨铝减少燃气消耗 40m³，年可节约燃气 40000m³，折合成本约 20 万元（按燃气 5 元 /m³ 计），同时减少碳排放，实现经济效益与环保效益的双赢。
铝合金集中熔炼炉的节能降耗是一项系统工程，需摒弃 “重生产、轻节能” 的观念，从设备、工艺、管理多维度持续优化。只有将节能理念融入日常生产的每个环节，才能实现长期稳定的能耗下降，为压铸企业在激烈的市场竞争中赢得成本优势。
文章源自炬鼎熔炉-江浙沪铝合金集中熔化炉厂家|中频感应熔炼炉|铝屑熔解炉报价-品牌直供·节能技术-https://www.judrl.com/4548.html
